貼片陶瓷電容材質NPO、C0G、X7R、X5R、Y5V、Z5U區別？

常見的陶瓷貼片電容材質有分很多種，用戶在選用時應該怎么按照具體工藝選擇適合自己用的材質呢，從容量，穩定性，溫度等多方面分析不同材質的區別。

貼片電容全稱：多層（積層，疊層）片式陶瓷電容器，也稱為貼片電容，片容。英文縮寫：MLCC。常用的有NPO、X7R、Z5U和Y5V四種材質。 NPO填充介質是由銣、釤和一些其它稀有氧化物。
X7R電容器被稱為溫度穩定型的陶瓷電容器。
Z5U電容器稱為”通用”陶瓷單片電容器。
Y5V電容器是一種有一定溫度限制的通用電容器，在-30℃到85℃范圍內其容量變化可達 22%到-82%。

NPO與X7R、X5R、Y5V、Z5U神馬的有啥區別？
主要是介質材料不同。不同介質種類由于它的主要極化類型不一樣，其對電場變化的響應速度和極化率亦不一樣。在相同的體積下的容量就不同，隨之帶來的電容器的介質損耗、容量穩定性等也就不同。介質材料劃按容量的溫度穩定性可以分為兩類，即Ⅰ類陶瓷電容器和Ⅱ類陶瓷電容器， NPO屬于Ⅰ類陶瓷，而其他的X7R、X5R、Y5V、Z5U等都屬于Ⅱ類陶瓷。

貼片電容X7R/X5R/X8R/Z5U/Y5V/X7S/C0G
X5R、X7R、Y5V、Z5U之間的區別是什么？

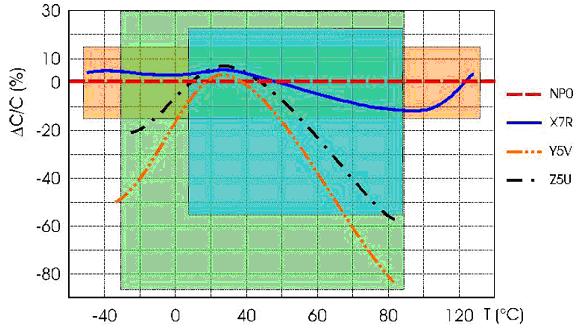

區別主要還在于溫度范圍和容值隨溫度的變化特性上。

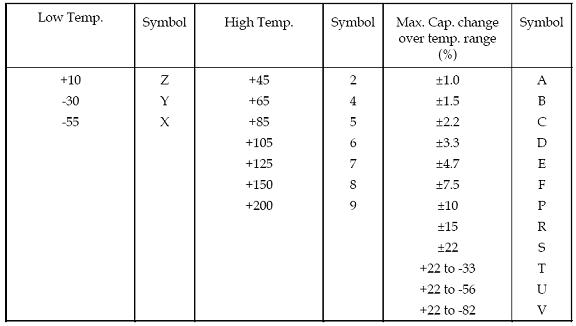

以X7R為例。
X 代表電容最低可工作在 -55℃
7 代表電容最高可工作在 +125℃
R 代表容值隨溫度的變化為 ±15%
同樣的，Y5V正常工作溫度范圍在-30℃～+85℃, 對應的電容容量變化為+22～-82%；而Z5U 正常工作溫度范圍在+10℃～+85℃，對應的電容容量變化為+22～-56%。
